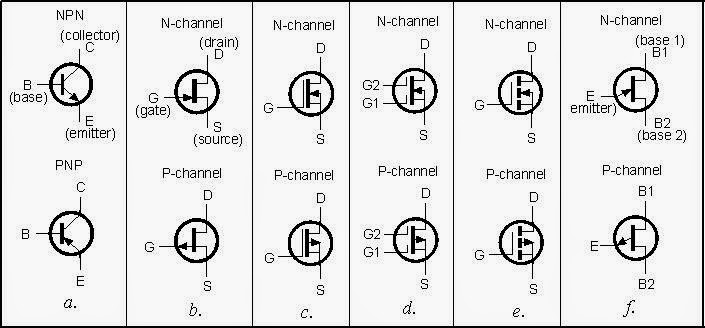

ترانزستورات تأثير المجال (Field Effect Transistors (FET))


تمكن في عام 1953م مهندسان من مختبرات بيل الأمريكية وهما أين روس (Ian Ross) وجورج ديسي (George Dacey) من تصنيع ترانزستور يعمل بآلية تختلف عن تلك المستخدمة في الترانزستور ثنائي القطبية وهو ترانزستور تأثير المجال ذي الوصلة (Junction Field Effect Transistors (FET)). ويتكون هذا الترانزستور من شريحة من السيليكون مطعمة إما كنوع سالب (N) أو كنوع موجب (P) ويوصل بطرفي هذه الشريحة قطبان معدنيان يسمى أحدهما المصدر (source) وهو يناظر الباعث (emitter) ويسمى الآخر المصرف (drain) وهو يناظر المجمع (collector). ومن الواضح أنه عند تسليط جهد خارجي بين المصدر والمصرف فإن تيارا كهربائيا سيسري بين القطبين بغض النظر عن اتجاه الجهد المسلط وذلك على العكس من الترانزستور ثنائي القطبية. ولكي يتم التحكم بمرور التيار بين القطبين فإنه يتم تطعيم الشريحة على جانبيها وعند وسطها بنوع تطعيم مخالف لنوع التطعيم الأساسي للشريحة ليتكون بذلك وصلتين حول الشريحة ويتم ربط الوصلتين بقطب معدني يسمى البوابة (gate) وهو يناظر القاعدة (base).

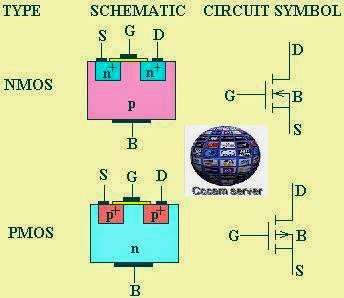

 ويطلق على منطقة الشريحة المحصورة بين الوصلتين اسم القناة (channel) ويتحدد عرض القناة الفعلي الذي يمكن للتيار أن يمر من خلاله من عرض القناة الحقيقي مطروحا منه عرض المنطقتين المنضبتين في الوصلتين. وعند تسليط جهد ذي انحياز عكسي بين البوابة وأحد القطبين الآخرين وغالبا قطب المصدر فإنه يمكن التحكم بعرض البوابة وبالتالي كمية التيار الذي يمر من خلالها. ومن الواضح أن عملية التحكم بالتيار المار بين المصدر والمصرف يتم من خلال الجهد الكهربائي بدلا من التيار الكهربائي كما في الترانزستور ثنائي القطبية. ولذلك فقد أطلق العلماء على هذا النوع من الترانزستورات اسم ترانزستور تأثير المجال وذلك لأن المجال الكهربائي الناتج عن الجهد المسلط على البوابة هو المسؤول عن عملية التحكم بمرور التيار في الترانزستور. إن التيار الذي يسري في القناة مكون من نوع واحد فقط من حاملات الشحنات وهي إما الإلكترونات في حالة القناة السالبة أو الفجوات في حالة القناة الموجبة ولذا فقد تمت تسمية هذا الترانزستور بالترانزستور أحادي القطبية (unipolar) وذلك عل عكس الترانستور ثنائي القطبية الذي يستخدم النوعين من الحاملات في عمله. وفي عام 1960م تمكن المهندسون في مختبرات بيل الأمريكية من تصنيع أحد أشهر أنواع الترانزستورات أحادية القطبية وهو النوع المسمى ترانزستور تأثير المجال من نوع معدن _ أكسيد _ شبه موصل (Metal-Oxide-Semiconductor Field-Effect transistor (MOSFET)). ويتم تصنيع هذه الترانزستورات بالطريقة السطحية من خلال إنتاج منطقة مطعمة تسمى القناة بأحد نوعي التطعيم السالب أو الموجب على سطح رقاقة من السيليكون ثم توضع طبقة من أكسيد السيليكون العازل تعلوها طبقة أخرى من المعدن كما يوحي بذلك أسمه. ويتم توصيل ثلاثة أقطاب معدنية أحدها إلى الطبقة المعدنية ويسمى البوابة بينما يوصل الطرفان الآخران إلى المنطقة شبه موصلة في مكانيين متقابلين حول البوابة يسميان المصدر والمصرف. ويسمى هذا النوع من الترانزستورات بترانزستور الموصفت المنضب ((Depletion MOSFET) حيث يلزم تسليط جهد بقطبية محددة على البوابة ليحول نوع المادة شبه الموصلة التي تقع تحتها من موجب إلى سالب أو العكس لكي يتم التحكم بمرور التيار بين المصدر والمصرف. وفي النوع المسمى الموصفت المعزز (Enhancement MOSFET) يتم تطعيم رقاقة السيليكون بمنطقتين منفصلتين من النوع السالب أو الموجب بينهما منطقة وسطى تطعم بنوع مغاير لتلك التي للمنطقتين المنفصلتين ثم توضع طبقة من أكسيد السيليكون العازل تعلوها طبقة أخرى من المعدن لتغطي المنطقة الوسطى ويتم توصيل ثلاثة أقطاب اثنان بالمنطقتين المنفصلتين وهما المصدر والمصرف والثالث بالطبقة المعدنية وهو البوابة. ويلزم تسليط جهد بقطبية محددة على البوابة ليحول نوع المادة شبه الموصلة التي تقع تحتها من موجب إلى سالب أو العكس لكي يتم التحكم بمرور التيار بين المصدر والمصرف. إن أهم ما يميز الترانزستور أحادي القطبية على ثنائي القطبية هو عدم حاجته لدائرة كهربائية معقدة لتحديد نقطة تشغيله وكذلك قلة استهلاكه للطاقة وصغر المساحة التي يحتلها على سطح البلورة الشبه موصلة ولكن عيبه الرئيسي هو أن سرعة تبديله أقل منها في الترانزستور ثنائي القطبية بسبب أن البوابة تعمل كمكثف يحتاج شحنها تفريغها زمن طويل نسبيا.


استخدامات الترانزستورات
لم يكن أحد يتوقع أن يقوم هذا الترانزستور البسيط بهذا الدور البالغ في حياة البشر وأن تظهر بسببه تطبيقات لم تكن لتخطر على بال مخترعيه ولا حتى على بال كتاب الخيال العلمي. إن الوظيفة الأساسية للترانزستور هي وظيفة في غاية البساطة وهي قدرته على التحكم بالتيار المار بين طرفين من أطرافه من خلال تيار أو جهد ضئيل جدا يتم تسليطه على الطرف الثالث. إن عملية التحكم بالتيار تتم بطريقتين اثنتين الأولى من خلال رفع أو خفض قيمة التيار تبعا لتيار أو جهد التحكم الصغير بحيث تكون العلاقة بينهما علاقة خطية وتسمى الدوائر الإلكترونية التي تعمل وفقا لهذه الطريقة بالدوائر الإلكترونية القياسية أو التشابهية (analog electronic circuits). وهذه الطريقة تستخدم لبناء دوائر إلكترونية تشابهية كالمضخمات (amplifiers) والمذبذبات (oscillators) والمازجات (mixers) والمعدلات (modulators) والمكاملات (integrators) والمفاضلات (differentiators) وغيرها. أما في الطريقة الثانية فإن تيار أو جهد التحكم يقوم بوصل أو فصل التيار المار بين طرفي الترانزستور والذي يستخدم في هذه الحالة كمفتاح أو مبدل إلكتروني (electronic switch) وتسمى الدوائر الإلكترونية التي تعمل وفقا لهذه الطريقة بالدوائر الإلكترونية الرقمية (digital electronic circuits). وتستخدم هذه الطريقة لبناء دوائر إلكترونية منطقية كالدوائر المنطقية (logic circuits) والمسجلات (registers) والعدادات (counters) والنطاطات(flip-flops) والمردفات (multiplexors) وغيرها. وسنبين فيما يلي أن هذه الوظائف البسيطة للترانزستور قد تم استغلالها للقيام بوظائف أكثر تعقيدا وتم على أساسها تصنيع أجهزة ومعدات بالغة التعقيد تلعب دورا بالغ الأهمية في حياة الناس كأنظمة الاتصالات المختلفة وأنظمة البث الإذاعي والتلفزيوني والحواسيب وشبكات المعلومات وأنظمة التحكم والقياس وفي الأجهزة الطبية وغيرها الكثير

وتستخدم الترانزستورات في تطبيقات أخرى لا يمكن حصرها نذكر منها على سبيل المثال دوائر التعديل التي تقوم بتحميل إشارات المعلومات على الترددات الحاملة التي تولدها المذبذبات عند المرسل وفي دوائر الكشف التي تسترجع إشارات المعلومات من الحاملات عند المستقبل وفي دوائر الترشيح التي تقوم بانتقاء الإشارات الكهربائية المراد استقبالها من بين آلاف الإشارات التي تلتقطها هوائيات الاستقبال إلى جانب التقليل من أثر الضجيج والتداخل على هذه الإشارات. وتستخدم الترانزستورات في أنظمة القدرة الكهربائية لتحويل التيارات المترددة إلى تيارات مباشرة وكذلك العكس والتحكم كذلك بالآلات والمحركات الكهربائية. وتستخدم في المعدات الطبية لتوليد مختلف أنواع الإشارات الكهربائية والذبذبات الفوق صوتية وبعض أنواع الأشعة وكذلك دوائر الكشف الخاصة بها. وتستخدم في أنظمة القياس لتصنيع مختلف أنواع المجسات أو الحساسات التي تحول مختلف أنواع الكميات الفيزيائية كالضغط والشد والرطوبة ودرجة الحرارة وغيرها إلى إشارات كهربائية يسهل معالجتها وتخزينها باستخدام الدوائر الإلكترونية. وتستخدم كذلك في أنظمة التحكم لبناء معدات تحكم صغيرة الحجم وعالية الدقة لمختلف التطبيقات كالمصانع والمركبات والقطارات والطائرات ومحطات توليد الكهرباء بمختلف أنواعها.
